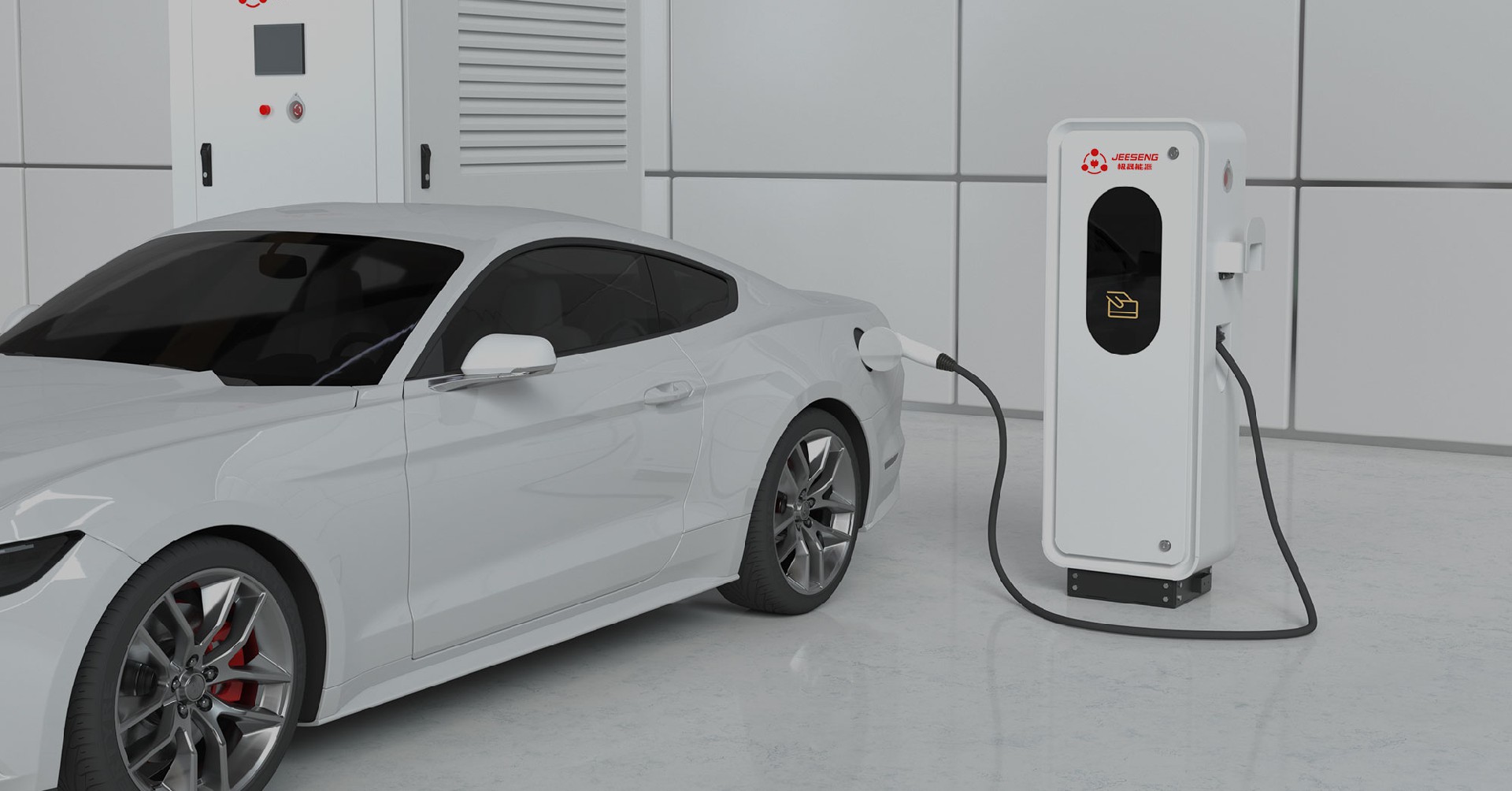

液冷充電堆
安全可靠
液冷超充
智能高效
直流樁核心優勢
- 01液冷系統
- 安全可靠，水電隔離設計，支持帶板帶液運輸；超長壽命，液冷充電模塊，使用壽命10年；綠色高效，主機E2E效率95%。

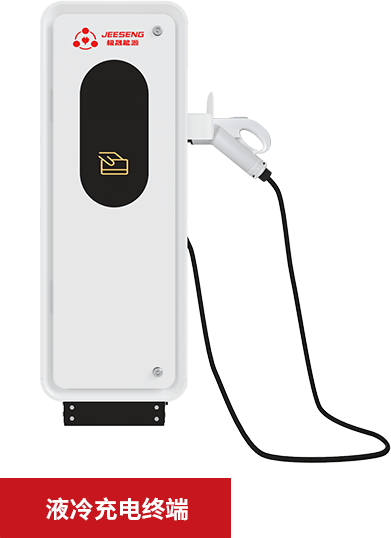

- 02液冷充電槍
- 采用模塊標準化設計，其內部安裝液冷散熱系統，內部液冷充電模塊能量轉換效率更高，具有充電電流大、充電槍線細、輕便操作等特點，最大輸出500A，充電5分鐘，續航250+公里。

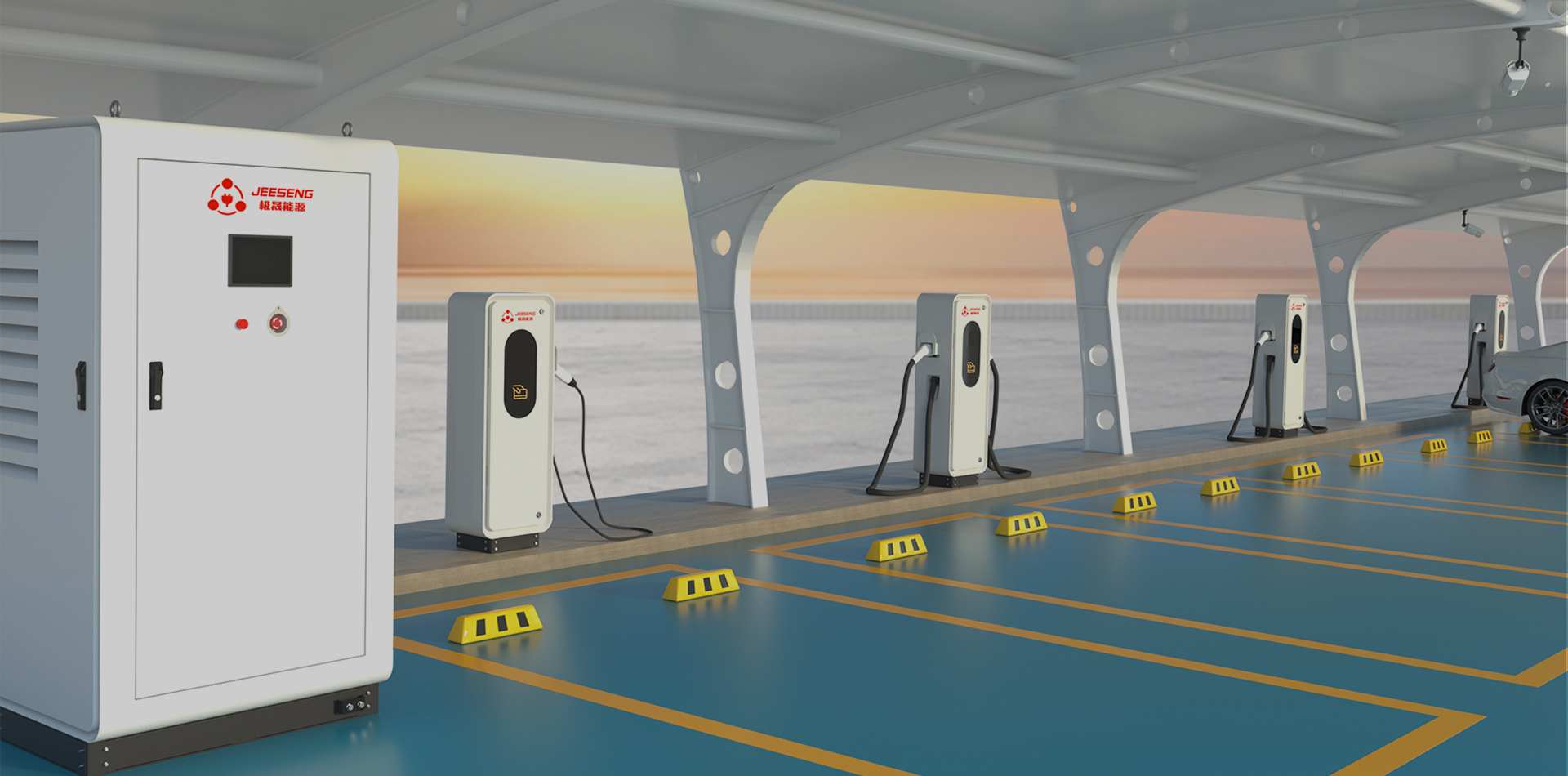

- 03超充一體
- 可達支持15路槍線輸出，支持液冷終端與風冷終端混搭，充電主機搭配液冷終端支持480KW恒功率輸出。
- 04華為充電模塊
- 采用專利電路設計和新工藝的充電模塊，具有恒功率電壓范圍寬、高效率、高功率因數、高功率密度、電磁輻射和干擾極小、高可靠性等優 點，滿足各種電動汽車的快速充電需求，節能環保效果顯著，達到國際領先水平。
安全·可靠· 超充·節能·高效·便捷·智能
- 智能：使用液冷超充技術，常規充電槍最大輸 250A，液冷充電槍最大輸出500A，充電效率更高效；控制板具備多種擴展接口，方便進行功能擴展；支持線上運行，線上結算，使用更智能。
- 便捷：具備刷卡支付、手機掃碼支付功能等多種支付功能，用戶使用方便便捷。
- 高效：800V/500A 480kW液冷超充充電5分鐘，續航250+公里內部液冷充電模塊能量轉換效率更高。
- 節能：充電樁功率可達93%以上，模塊EMC符合GB/T18487.1。
- 安全：模塊安規符合CE標準，系統具備絕緣監測功能，具備輸入輸出測告罄保護等多項安全防護功能；
- 可靠：功率柜IP54防護，與外界環境完全隔離通過外部風墻散熱，可應用于各類惡劣環境；
- 超充：多槍設計，單槍均可最大功率輸出常規充電槍最大輸250A，液冷充電槍最大輸出500A，充電電流大，充電時間短。

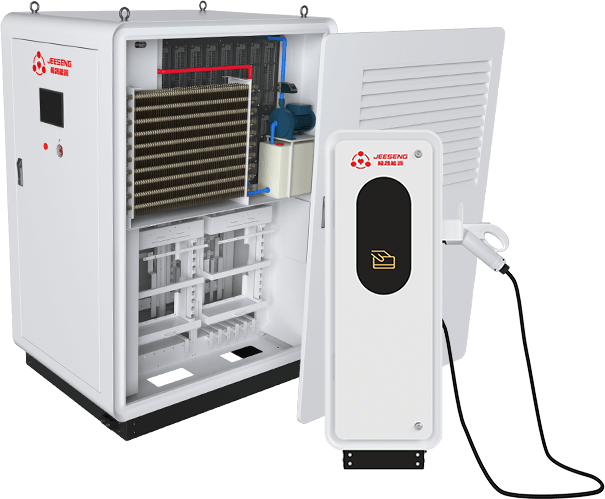

液冷系統散熱原理
主要由循環水儲水箱、循環水泵、流量傳感器、換熱器以及模塊管路組成。600KW循環系統由兩組循環系統組成，共用一個循環水儲水箱，每300KW由一組液冷散熱系統組成。
產品采用DZY-1000/30K液冷模塊進行搭建，模塊水路接口為M20*1.5內螺紋，配置雙向截止閥，每2個模塊串聯在一起使用，每組分路流量≥10LPM,在模塊兩側配置分水 器，分水器與設備頂部的散熱系統想連接，同時散熱系統設置電源和通信端口，需要與設備的電源和液冷槍通信端口相連。
液冷系統的優勢
液冷超充是為解決傳統風冷充電樁受限于充電電流大小導致電動汽車充電速度慢、客戶體驗差的問題 。全液冷超充系統采用分體式設計，由液冷電源柜及液冷超充終端構成，電源柜內置第二代40KW液冷充電模塊，防護等級可達IP54，具有高防護、低噪聲、易維護的特點 。充電終端采用液冷充電槍?zhuān)哂谐潆婋娏鞔蟆⒊潆姌尵€細、輕便操作等特點 。英飛源全液冷超充系統可為車輛提供充電5分鐘，增加續航250+公里的超快體驗。
防護等級更高
槍線更輕更細
發熱少，散熱快
使用性周期長
充電噪音小
安全性高

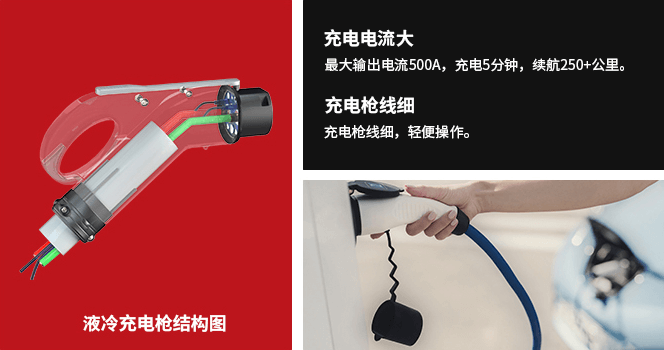

液冷充電槍原理
液冷充電槍主體內部設置有充電插針和其他插針，充電插針內部設置有單向流動的液冷通道。在充電插針的尾部開有進出口，進出口上設置有水嘴，水嘴連接柔性液冷管道。充電插針通過卡住尾部周?chē)墓诨膳c充電線連接在一起，冠簧與充電線連接部位偏置在充電插針尾部旁，水嘴與柔性液冷管道連接后與充電線互不影響。

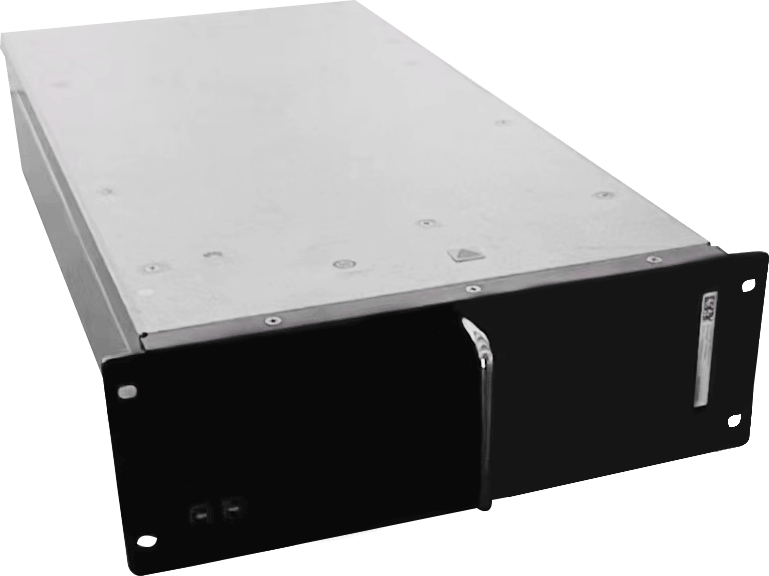

華為R100030G1是一款高效率、高功率密度的AC-DC充電模塊，支持260VAC～485VAC（線電壓）三相四線制輸入，輸出電壓范圍為200VDC～1000VDC，
額定輸出功率30KW。充電模塊采用隔離設計的CAN通信接口，與監控模塊之間的通信采用CAN通信協議，通過系統監控可設定充電模塊輸出電壓模式，
并實現調壓、限流、模塊開關機等功能。
更可靠
采用創新的全灌膠、全隔離工藝，在惡劣環境下也能長時間可靠運行，年失效率少于 0.2%。而且支持智能運維提醒和 OTA 遠程升級，節省人工上站。
更高效
效率比業界平均水平高1%；以120kW 充電樁為例，與業界水平相比，每年可節省約 1140 度電。
更靜音
運行分貝比業界平均水平低9dB，風扇自動調節轉速實現低溫低噪。消除用戶噪聲困擾，易于充電樁選址。
全適應
支持EMC Class B，全場景適建; 寬電壓范圍，滿足不同車型 (不同充電電壓) 的充電需求，適配未來車型的發展演進。
充電模塊參數
1.寬輸入電壓范圍：260V AC~485V AC
2.寬工作溫度范圍：-35℃~+75℃
3.額定輸出電壓：1000V DC
4.最大輸出功率：30KW
5.支持熱插拔功能
5.支持風扇只能調速
6.支持CAN總線通信功能
7.支持LED和數碼管顯示告警
8.支持調壓、限流、均流功能
9.具有完善的保護功能
-環境低/過溫保護
-輸入側：支持過/欠壓保護、三相不平衡保護
-輸出側：支持過壓保護、短路保護
-支持輸出反灌隔離
10.支持分組設置
-支持系統監控對總線上不同組別的模塊進行分組控制
-支持分組號和硬件地址掉電存儲
| 型號 | JSDC480-G | ||
|---|---|---|---|
| 常規參數 | 產品名稱 | 480KW分體式直流樁 | |
| 額定功率 | 480KW | ||
| 額定電壓 | 380V±15% | ||
| 輸入電壓 | 380V±15% | ||
| 輸出電壓 | 200V~1000V | ||
| 輸入電流 | 800A(兩路輸入，每路400A) | ||
| 最大輸出電流 | 500A | ||
| 電壓范圍 | 200V~1000V | ||
| 輸出電壓誤差 | ≤±0.5% | ||
| 輸出電流誤差 | ≥30A時，≤±1%;<30A時，≤±0.3A | ||
| 電流策略 | 雙堆橋+全矩陣(30A~250A) | ||
| 穩壓精度 | ≤±0.5% | ||
| 穩流精度 | ≤±1% | ||
| 功率因數 | ≥0.98 | ||
| 輸入頻率 | 50/60Hz | ||
| 峰值效率 | >95% | ||
| 充電樁槍數 | 1把液冷槍輸出電流：500A;6把風冷槍均輸出電流：250A | ||
| 其他參數 | 功能設計 | 以太網/GPRS/4G通訊、后臺監控、遠端升級、移動支付、手機APP/微信公眾號羚碼充電、刷卡充電、LED指示 | |
| 防護等級 | IP54 | ||
| 安全防護功能 | 急停、防反接、防誤操作、過壓、欠壓、充電異常、過流、短路、漏電、過溫、防雷 | ||
| 散熱方式 | 強制液冷 | ||
| 工作溫度 | -20~+65℃ | ||
| 儲存溫度 | -40~+75℃ | ||
| 相對濕度 | 0~95%HR,無凝霜 | ||
| 工作海拔 | 2000m無需降額；>2000m,每上升100米工作溫度降低1℃ | ||
| 外殼材質 | 鍍鋅鋼板 | ||
| 產品尺寸 | 主機：1150*940*1800mm(L*W*H);終端：450*300*1300mm(L*W*H) | ||
| 產品重量 | 主機：450kg,終端：150kg | ||
