風冷充電堆
安全可靠
超級快充
智能高效
直流樁核心優勢
- 01風冷系統
- 風冷系統的散熱方式可根據充電模塊風量、 環境溫度等因素進行系統風扇的調速設計，降低系統功耗和噪音。
- 02風道設計
- 隔離風道港膠模塊，故障率極低G4濾網配置，防護效果好，維護簡單選用優質器件，壽命長。
- 03超充一體
- 可達支持15路槍線輸出，支持液冷終端與風冷終端混搭，充電主機搭配液冷終端支持480KW恒功率輸出。
- 04華為充電模塊
- 采用專利電路設計和新工藝的充電模塊，具 有恒功率電壓范圍寬、高效率、高功率因數、高 功率密度、電磁輻射和干擾極小、高可靠性等優 點，滿足各種電動汽車的快速充電需求，節能環 保效果顯著，達到國際領先水平。
安全·可靠· 超充·節能·高效·便捷·智能
- 智能：常規充電槍最大輸250A，控制板具備多種擴展接口，方便進行功能擴展；支持線上運行，線上結算，使用更智能。
- 便捷：具備刷卡支付、手機掃碼支付功能等多種支付功能，用戶使用方便便捷。
- 高效：隔離風道港膠模塊，故障率極低G4濾網配置，防護效果好，維護簡單選用優質器件，壽命長。
- 節能：充電樁功率可達93%以上，模塊EMC符合GB/T18487.1。
- 安全：模塊安規符合CE標準，系統具備絕緣監測功能，具備輸入輸出測告罄保護等多項安全防護功能；
- 可靠：功率柜IP54防護，與外界環境完全隔離通過外部風墻散熱，可應用于各類惡劣環境；
- 超充：多槍設計，單槍均可最大功率輸出常規充電槍最大輸 250A，液冷充電槍最大輸出500A，充電電流大，充電時間短。

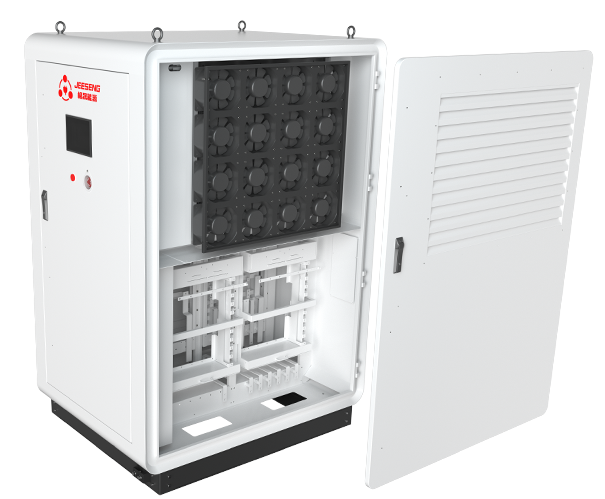

風冷系統散熱原理
風冷系統的風扇是前進風、后出風，采用 2PCS 直流軸流風扇進行散熱，充電模塊采用了風扇調速策略，根據模塊內部關鍵器件溫度精準調整風扇轉速，實現低溫低噪，同時也可以減小由風扇帶來的模塊損耗。
充電樁系統散熱可根據充電模塊風量 、環境溫度等因素進行系統風扇的調速設計，降低系統功耗和噪音。
風冷系統的優勢

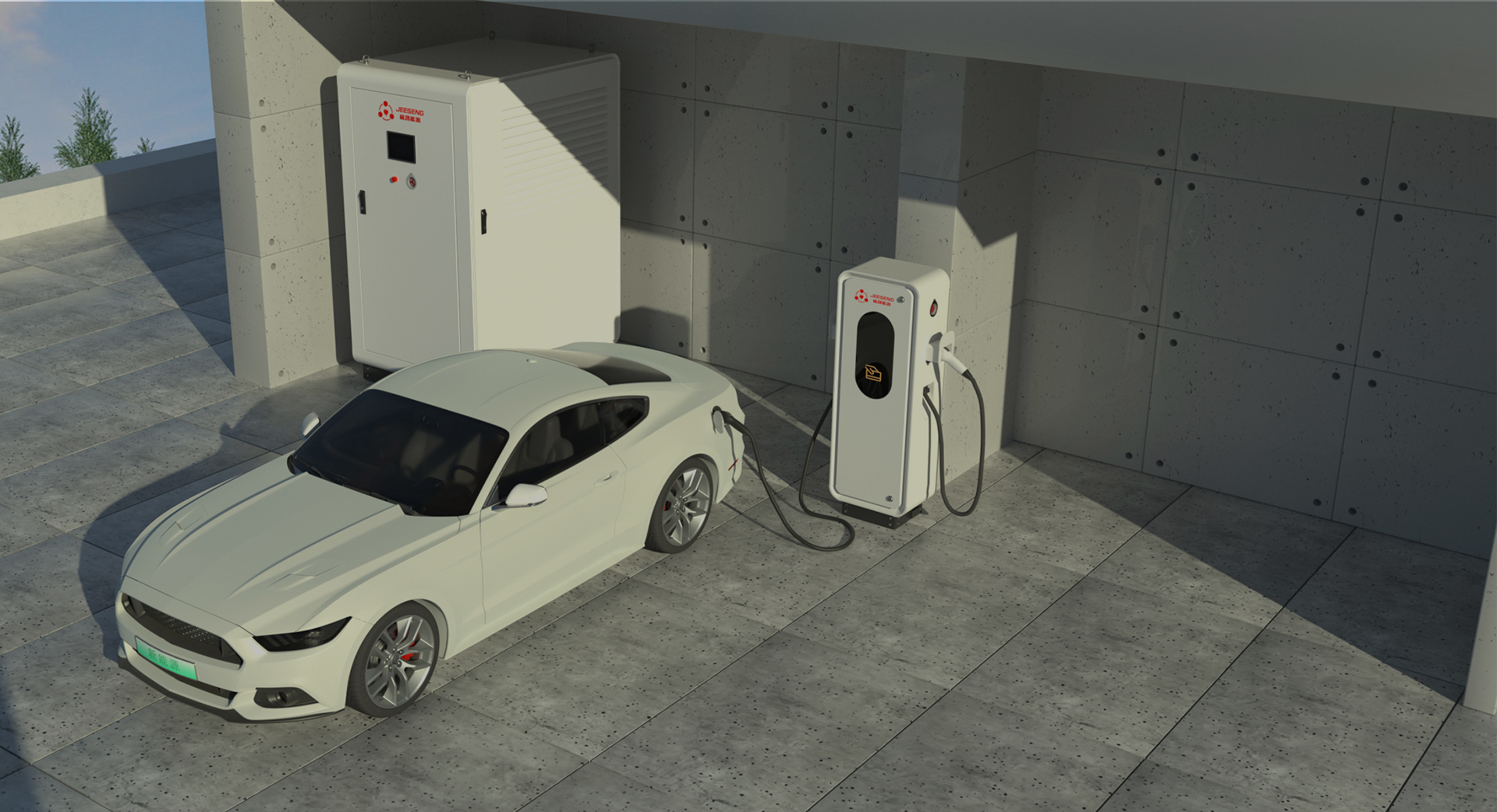

系統采用一個電源柜帶共計七路輸出設計，電源柜額定功率480KW，內置隔離風道灌膠充電模塊，可靠性高；充電終端可選配常規250A輸出充電終端或液冷500A充電終端，常規終端單槍最大180KW輸出，液冷終
端單槍最大480KW輸出，各終端之間采用 CoolRing ?方式進行智能功率分配，可提高充電站點充電車位及功率的利用率。系統采用IP54（電源柜）IP55（充電終端）高防護設計，適用于各類應用場景。
超寬電壓
快速充電
適應性好
安全性高
人性化設計
充電方式多樣化

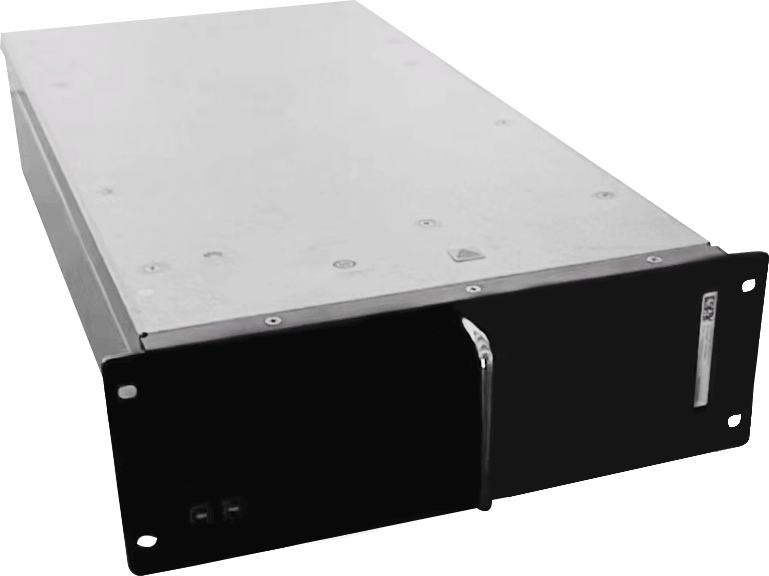

華為R100030G1是一款高效率、高功率密度的AC-DC充電模塊，支持260VAC～485VAC（線電壓）三相四線制輸入，輸出電壓范圍為200VDC～1000VDC，
額定輸出功率30KW。充電模塊采用隔離設計的CAN通信接口，與監控模塊之間的通信采用CAN通信協議，通過系統監控可設定充電模塊輸出電壓模式，
并實現調壓、限流、模塊開關機等功能。
更可靠
采用創新的全灌膠、全隔離工藝，在惡劣環境下也能長時間可靠運行，年失效率少于 0.2%。而且支持智能運維提醒和 OTA 遠程升級，節省人工上站。
更高效
效率比業界平均水平高1%；以120kW 充電樁為例，與業界水平相比，每年可節省約 1140 度電。
更靜音
運行分貝比業界平均水平低9dB，風扇自動調節轉速實現低溫低噪。消除用戶噪聲困擾，易于充電樁選址。
全適應
支持EMC Class B，全場景適建; 寬電壓范圍，滿足不同車型 (不同充電電壓) 的充電需求，適配未來車型的發展演進。
充電模塊參數
1.寬輸入電壓范圍：260V AC~485V AC
2.寬工作溫度范圍：-35℃~+75℃
3.額定輸出電壓：1000V DC
4.最大輸出功率：30KW
5.支持熱插拔功能
5.支持風扇只能調速
6.支持CAN總線通信功能
7.支持LED和數碼管顯示告警
8.支持調壓、限流、均流功能
9.具有完善的保護功能
-環境低/過溫保護
-輸入側：支持過/欠壓保護、三相不平衡保護
-輸出側：支持過壓保護、短路保護
-支持輸出反灌隔離
10.支持分組設置
-支持系統監控對總線上不同組別的模塊進行分組控制
-支持分組號和硬件地址掉電存儲
| 型號 | JSDC480-G | ||
|---|---|---|---|
| 常規參數 | 產品名稱 | 480KW分體式直流樁 | |
| 額定功率 | 480KW | ||
| 額定電壓 | 380V±15% | ||
| 輸入電壓 | 380V±15% | ||
| 輸出電壓 | 200V~1000V | ||
| 輸入電流 | 800A(兩路輸入，每路400A) | ||
| 最大輸出電流 | 500A | ||
| 電壓范圍 | 200V~1000V | ||
| 輸出電壓誤差 | ≤±0.5% | ||
| 輸出電流誤差 | ≥30A時，≤±1%;<30A時，≤±0.3A | ||
| 電流策略 | 雙堆橋+全矩陣(30A~250A) | ||
| 穩壓精度 | ≤±0.5% | ||
| 穩流精度 | ≤±1% | ||
| 功率因數 | ≥0.98 | ||
| 輸入頻率 | 50/60Hz | ||
| 峰值效率 | >95% | ||
| 充電樁槍數 | 1把液冷槍輸出電流：500A;6把風冷槍均輸出電流：250A | ||
| 其他參數 | 功能設計 | 以太網/GPRS/4G通訊、后臺監控、遠端升級、移動支付、手機APP/微信公眾號羚碼充電、刷卡充電、LED指示 | |
| 防護等級 | IP54 | ||
| 安全防護功能 | 急停、防反接、防誤操作、過壓、欠壓、充電異常、過流、短路、漏電、過溫、防雷 | ||
| 散熱方式 | 強制液冷 | ||
| 工作溫度 | -20~+65℃ | ||
| 儲存溫度 | -40~+75℃ | ||
| 相對濕度 | 0~95%HR,無凝霜 | ||
| 工作海拔 | 2000m無需降額；>2000m,每上升100米工作溫度降低1℃ | ||
| 外殼材質 | 鍍鋅鋼板 | ||
| 產品尺寸 | 主機：1150*940*1800mm(L*W*H);終端：450*300*1300mm(L*W*H) | ||
| 產品重量 | 主機：450kg,終端：150kg | ||
