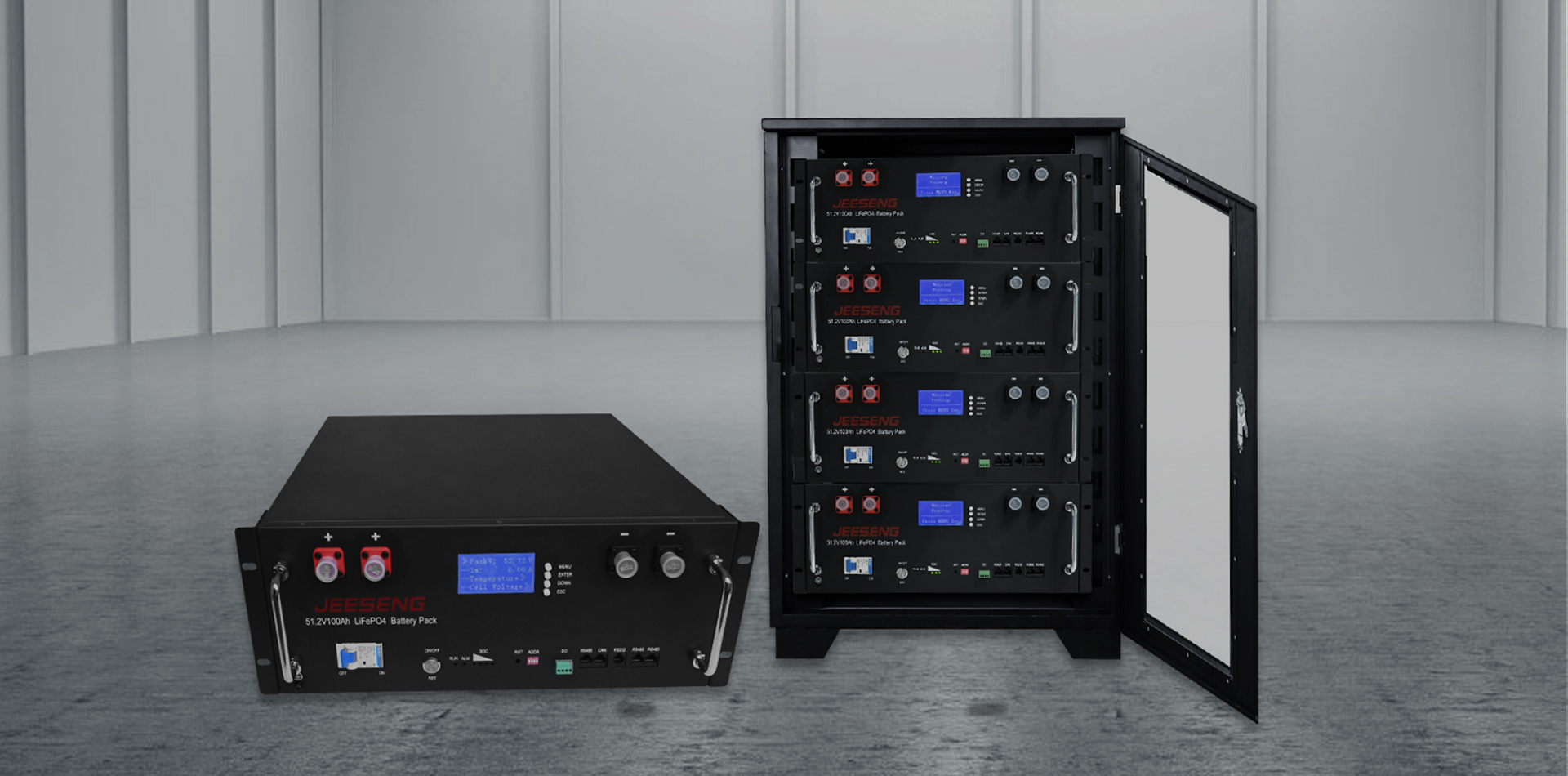

Rack-mounted stackable energy storag
機架式堆疊儲能
下載資料
安全可靠
BMS系統
智能高效
核心優勢
- 01多機并聯，智能切換
- 高達15個儲能同時并聯堆疊，總能量可達 75KWh。
- 02安全存儲，高效輸出
- 內置BMS安全系統，高效存儲并輸出電能。
- 03定制面板，任意選配
- 控制面板可以任意選擇，也接受定制。
- 04拉手設計，方便移動
- 面板正面增加兩個拉手設計，方便搬動。
機架式堆疊儲能資質證書
機架式堆疊儲能細節
儲能內部電池組與電芯
· 加厚固定架，保證電芯穩定放置，確保電芯固定在一定的安全 距離內。
· 電芯之間加了緩沖棉，減少運輸或者使用過程中電芯之間的摩擦，即使鼓包也留有安全空間來緩沖減震，大大提高了安全性能。
· 加厚的電芯連接鋁片，固定每組電池組，起到串聯作用，電池組間的電流可以互通暢順，保證安全和性能。
· 每塊電芯之間增加一塊PC絕緣片，防止電芯間過度擠壓。
· 使用高端一線品牌全新電芯，安全可靠。
· LED觸控顯示屏，隨時掌控電池運作狀態。
· 擁有產品外觀專利。

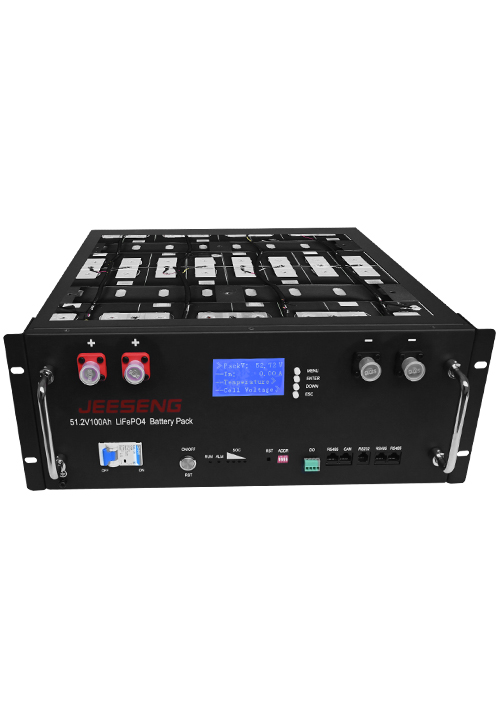

外觀細節
-
右側配4個白色菜單按鈕
-
斷路器開關、電源開關運作燈、警報燈、電量顯示燈
-

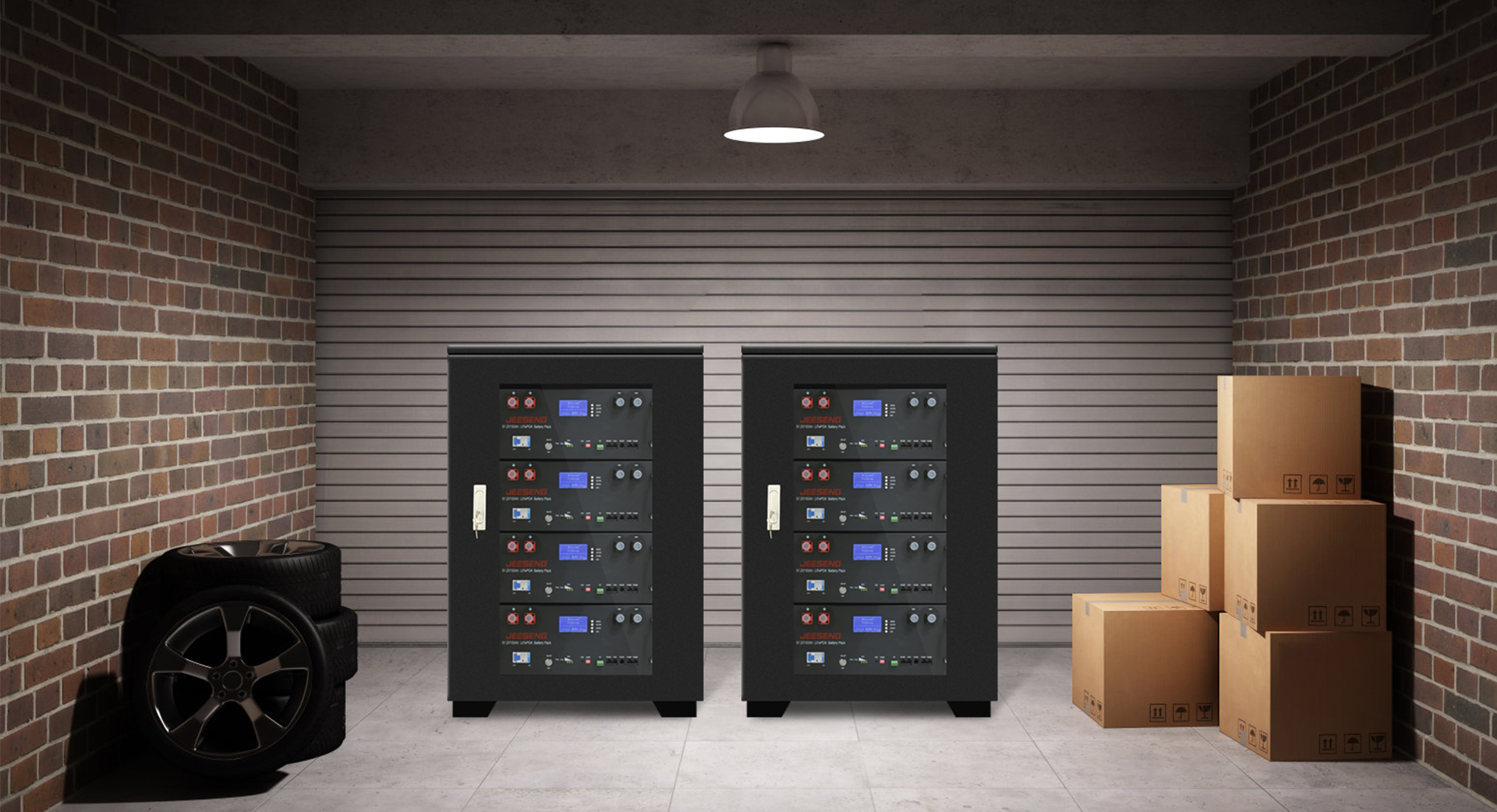

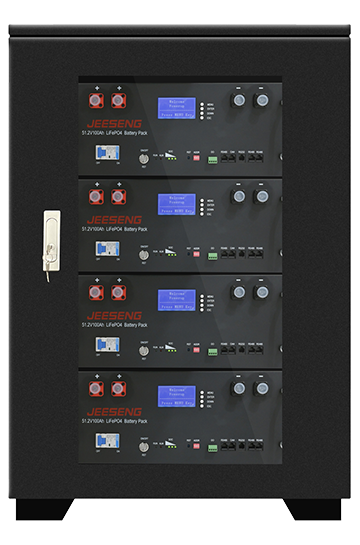

堆疊高達15個，單個電池模組相互串聯
-
重置、IP設置、繼電器、通訊接口
-
一組連接逆變器,一組可并聯增加電池容量
-
一組連接逆變器,一組可并聯增加電池容量
機架式堆疊儲能參數
| 型號 | JEEHS-48100-QL | JEEHS-48100-Q | JEEHS-48100-SL | JEEHS-48100-S | |
| 產品參數 | 電芯類型 | 磷酸鐵鋰 | 磷酸鐵鋰 | 磷酸鐵鋰 | 磷酸鐵鋰 |
| 容量 | 100Ah | 100Ah | 100Ah | 100Ah | |
| 電芯電壓 | 3.2V | 3.2V | 3.2V | 3.2V | |
| 電芯尺寸（長寬高） | 174*48*132.2mm | 174*48*132.2mm | 174*48*132.2mm | 174*48*132.2mm | |
| 電芯串?dāng)?shù) | 1P16S | 1P16S | 1P16S | 1P16S | |
| 額定電壓 | 51.2V | 51.2V | 51.2V | 51.2V | |
| 最大電壓 | 58.4V | 58.4V | 58.4V | 58.4V | |
| 額定充電電流 | 20A | 20A | 20A | 20A | |
| 最大充電電流 | 50A | 50A | 50A | 50A | |
| 最大充電電壓 | 58.4V | 58.4V | 58.4V | 58.4V | |
| 額定放電電流 | 50A | 50A | 50A | 50A | |
| 最大放電電流 | 100A | 100A | 100A | 100A | |
| 通訊方式 | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN | |
| 最大并聯臺數 | 并聯≤15臺 | 并聯≤15臺 | 并聯≤15臺 | 并聯≤15臺 | |
| 重量 | 45KG | 45KG | 45KG | 45KG | |
| 設計壽命 | 10年 | 10年 | 10年 | 10年 | |
| 循環次數 | 12000次 | 12000次 | 12000次 | 12000次 | |
| 工作溫度 | 0~45℃ | 0~45℃ | 0~45℃ | 0~45℃ | |
| 儲存溫度 | -20~60℃ | -20~60℃ | -20~60℃ | -20~60℃ | |
| 工作濕度 | 60±25%R.H | 60±25%R.H | 60±25%R.H | 60±25%R.H | |
| 海拔（米） | <2000m | <2000m | <2000m | <2000m | |
| 安裝方式 | 機架堆疊 | 機架堆疊 | 機架堆疊 | 機架堆疊 | |
| 產品展示 | 產品尺寸（長寬高） | 450*442*177mm | 450*442*177mm | 450*442*177mm | 450*442*177mm |
| 包裝尺寸 | 540*540*264.5mm | 540*540*264.5mm | 540*540*264.5mm | 540*540*264.5mm | |
| 認證標準 | IEC62619,CE(EMC,LVD),UN38.3,MSDS | IEC62619,CE(EMC,LVD),UN38.3,MSDS | IEC62619,CE(EMC,LVD),UN38.3,MSDS | IEC62619,CE(EMC,LVD),UN38.3,MSDS | |

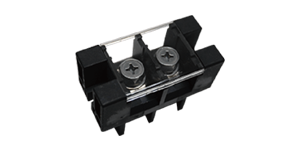

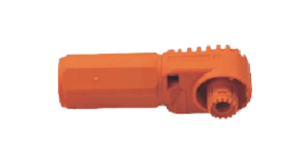

| 輸出端連接方式（裝電池上） |  |  |  |  | |

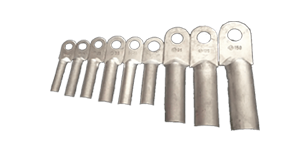

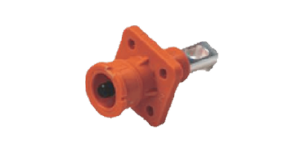

| 配件輸出端子 |  |  |  |  | |

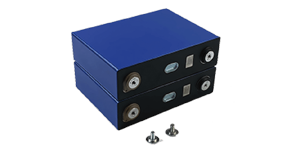

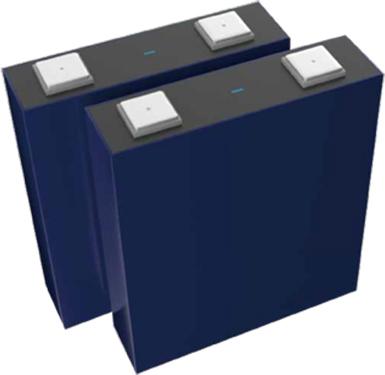

| 電芯圖片 |  |  |  |  | |

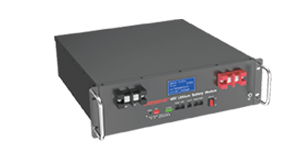

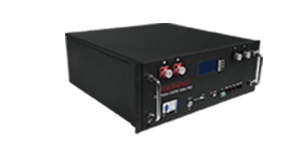

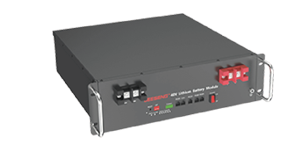

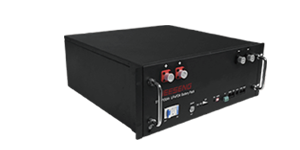

| 整機圖片 |
|
不帶顯示屏 |
帶LED顯示屏 |
不帶顯示屏 | |
