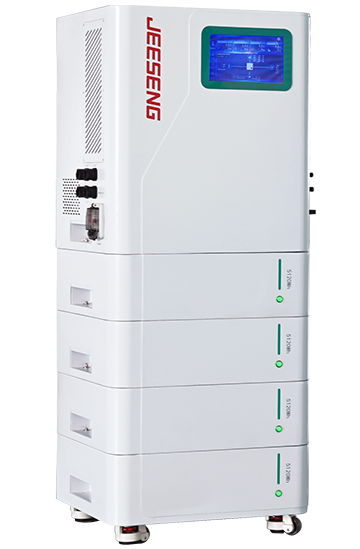

High voltage Stackable Inverter Energy Storage
高壓堆疊逆變儲能
下載資料
安全可靠
BMS系統
智能高效
核心優勢
- 01電池管理系統BMS
- 具有過充電、過放電、短路、過流（載）、過溫、充電過流、總壓保護、均衡等多種保護功能和監測。
- 02單相/三相，高壓安全
- LCD觸屏顯示，多語言界面。
- 03六種工作模式
- 內置BMS電池管理系統，智能操控與設置。
- 04逆變器一體設計
- 一體設計功能強大，無需額外配逆變器， 并支持PV、發電機、離網、并網多種連接。
高壓堆疊逆變儲能資質證書
高壓堆疊逆變儲能細節

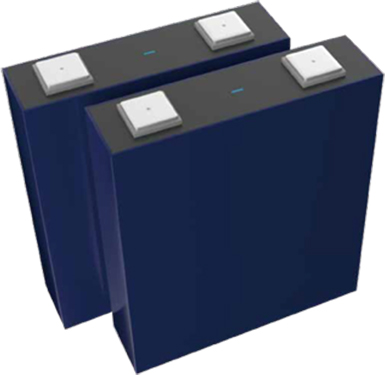

儲能內部電池組與電芯
· 加厚固定架，保證電芯穩定放置，確保電芯固定在一定的安全 距離內。
· 電芯之間加了緩沖棉，減少運輸或者使用過程中電芯之間的摩擦，即使鼓包也留有安全空間來緩沖減震，大大提高了安全性能。
· 加厚的電芯連接鋁片，固定每組電池組，起到串聯作用，電池組間的電流可以互通暢順，保證安全和性能。
· 每塊電芯之間增加一塊PC絕緣片，防止電芯間過度擠壓。
· 使用高端一線品牌全新電芯，安全可靠。
· LED觸控顯示屏，隨時掌控電池運作狀態。
· 擁有產品外觀專利。
外觀細節
-
9.7英寸大屏、可觸摸
-
正負極、通信接口、啟動、急停按鈕
-
單個電池模組相互串聯
-
負載、市電、柴油發電機、斷路器、CT傳感器
-
底部電池箱帶輪子設計，方便搬移
-

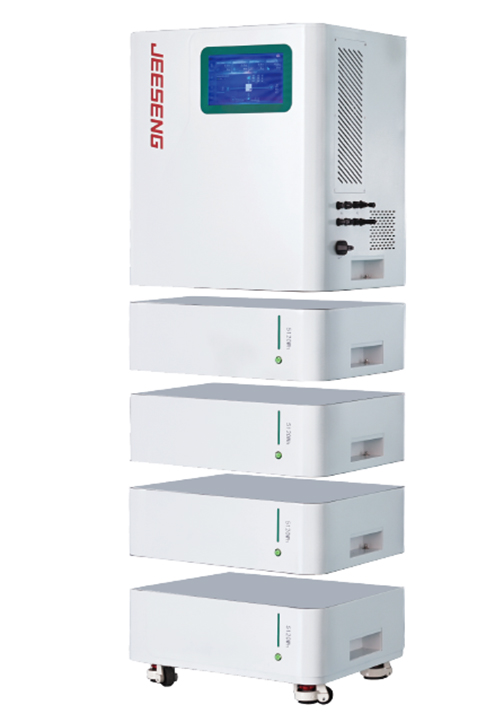

可以自由增加電能模塊
高壓堆疊逆變儲能參數
| 型號 | JEEDD-204100 | JEEDD-256100 | JEEDD-307100 | JEEDD-358100 | |
| 輸入?yún)?shù)（光伏） | 產品名稱 | 20KWh高壓堆疊 | 25KWh高壓堆疊 | 30KWh高壓堆疊 | 35KWh高壓堆疊 |
| 光伏板輸入功率 | 22.5KW | 22.5KW | 22.5KW | 3.5KW | |
| 最大直流電壓 | 1000V | 1000V | 1000V | 1000V | |
| MPPT電壓范圍 | 450V~850V | 450V~850V | 450V~850V | 450V~850V | |
| 單MPPT最大輸入電流 | 13A | 13A | 13A | 13A | |
| 輸出參數（并網） | 最大輸出功率 | 15KW | 15KW | 15KW | 15KW |
| 最大輸出電流 | 15.9A | 15.9A | 15.9A | 15.9A | |
| 電網電壓范圍 | 380V~400V | 380V~400V | 380V~400V | 380V~400V | |
| 電網頻率 | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | |
| 電網連接類型 | 3W+N+PE | 3W+N+PE | 3W+N+PE | 3W+N+PE | |
| 電池?cái)?shù)據 | 電池類型 | 鋁殼方形鐵鋰電池（全新） | |||
| 系統串并聯方式 | IP16S | IP16S | IP16S | IP16S | |
| 額定容量 | 100A | 100A | 100A | 100A | |
| 標稱電壓 | 51.2V | 51.2V | 51.2V | 51.2V | |
| 標稱電壓 | 204.8V（4個電池模塊串聯） | 256V（5個電池模塊串聯） | 307.2V（6個電池模塊串聯） | 358.4V（7個電池模塊串聯） | |
| 電池能量 | 20KWh | 25KWh | 30KWh | 35KWh | |
| 應急電源輸出 | 自動切換時間 | <20ms | <20ms | <20ms | <20ms |
| 輸出參數（離網） | 額定輸出功率 | 10000VA | 10000VA | 10000VA | 10000VA |
| 最大輸出額定功率 | 11000VA | 11000VA | 11000VA | 11000VA | |
| 額定輸出電流 | 14.4A | 14.4A | 14.4A | 14.4A | |
| 最大輸出電流 | 15.9A | 15.9A | 15.9A | 15.9A | |
| 額定輸出電壓 | 400V,3W+N+PE | 400V,3W+N+PE | 400V,3W+N+PE | 400V,3W+N+PE | |
| 額定輸出頻率 | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | |
| THDU | <2% | <2% | <2% | <2% | |
| 最大效率 | 98.2% | 98.2% | 98.2% | 98.2% | |
| 歐洲效率 | 97.5% | 97.5% | 97.5% | 97.5% | |
| MPPT效率 | 99.9% | 99.9% | 99.9% | 99.9% | |
| 其他參數 | 最大電池充/放電效率 | 97.5% | 97.5% | 97.5% | 97.5% |
| 顯示屏 | LCD智能觸控屏 | ||||
| 通訊方式 | RS485 CNA自帶（4GWiFi選配） | ||||
| 循環次數 | 12000次 | ||||
| 認證 | TUV-CE,IEC62619,CE(EMC,LVD),UN38.3,MSDS | ||||
| 三相平衡 | 支持100%三相不平衡 | ||||
| 環境溫度濕度范圍 | -20℃~60℃/0~95℃無冷凝 | ||||
| 冷卻方式 | 自然冷卻 | ||||
| 海拔高度 | 2000m以下不降額 | ||||
| 尺寸 | 605*500*1381mm | 605*500*1558mm | 605*500*1735mm | 605*500*1912mm | |
| 重量 | 245kg | 300kg | 350kg | 400kg | |
