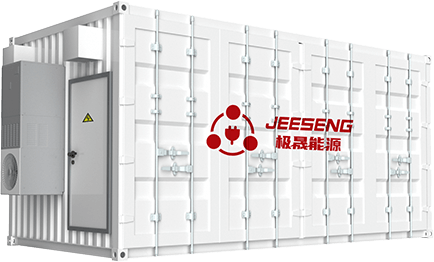

液冷型工商業儲能
安全可靠
BMS系統
智能高效
核心優勢
- 01安全可靠
- 全方面電氣保護：高低壓分離、絕緣檢測、 接地保護、防雷設計；優選LFP路線，嚴苛的 安全性測試；電池組于儲能逆變器組串式連接， 杜絕環流，安全性更高。
- 02配置豐富
- 設備容量多樣化選擇；可集成監控系統。
- 03智能高效
- 高效化、數字化、智能化能量管理系統架 構設計；故障預測、識別及快速定位；完善故 障分級保護機制。
- 04合規性和兼容性
- 系統狀態支持實時在線監測；大容量，長壽命，高放電倍率。

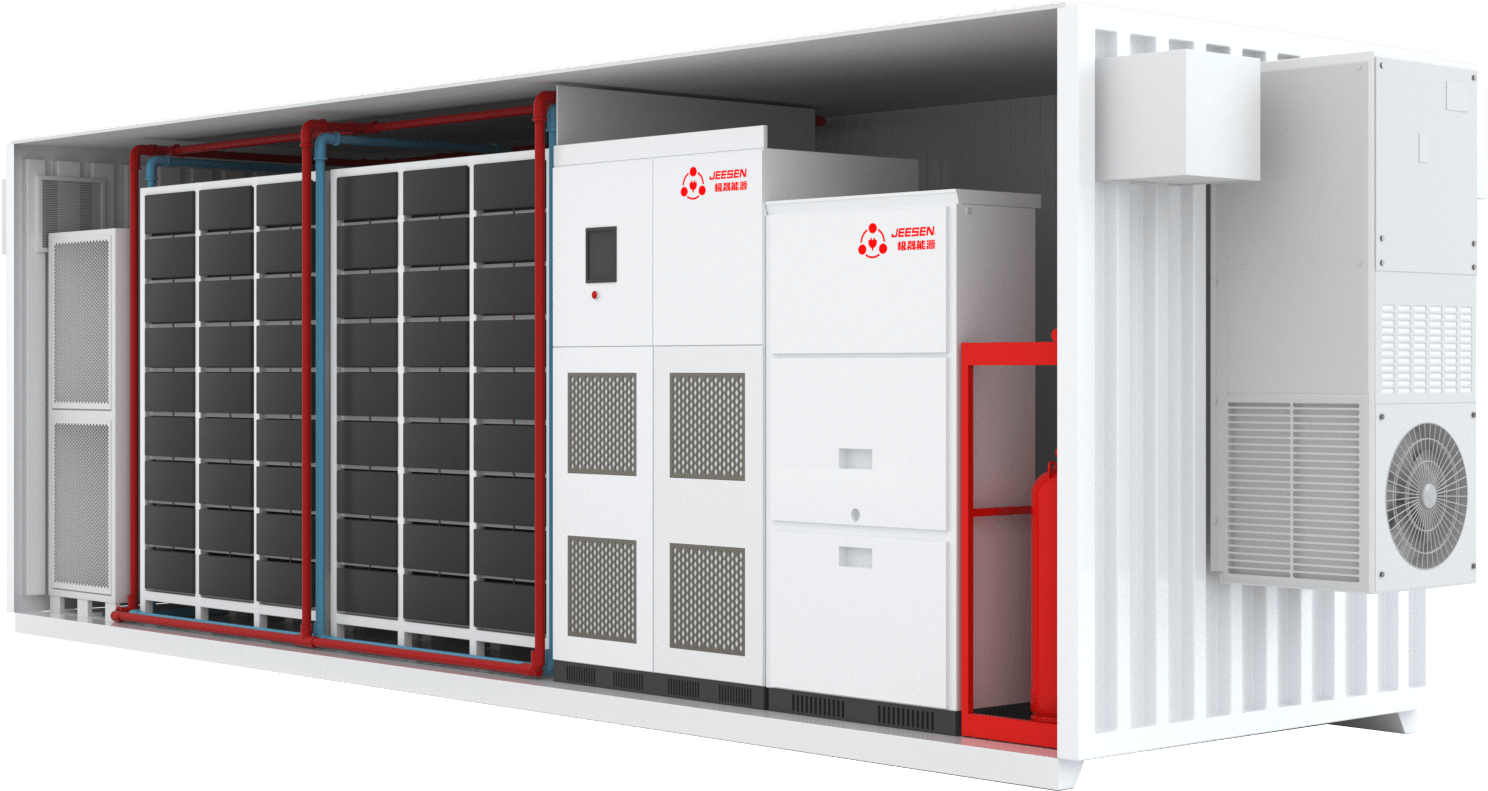

BMS系統·EMS系統· 安全系數高·空間利用率高
- 安全系數高：輕松與其他公用事業信息系統集成。同時保持高水平的安全性。
- 空間利用率高：電池架與集裝箱焊接為一體，結構布局緊湊，提高空間利用率，滿足系統結構穩定的需求。
- BMS系統：智能化管理及維護各個電池單元，防止電池出現 過充電和過放電，延長電池的使用壽命，監控電池的狀態。
- EMS系統：新型模塊化儲能技術/氣凝膠隔熱絕緣材料/傳統 的電氣保護/熱管理和高效消防安全系統等手段保障整套設 備的運營安全。
液冷系列技術優勢
液冷技術功耗更低、制冷效果更好，液冷具備載熱量大，換熱效率高的特點，在電池包能量密度高，充放電速度快，環境溫度變化大的場合得到廣泛的應用。
能耗更低
壽命更長
低噪音更安靜
安全性高
恒溫控制
充放電速度快

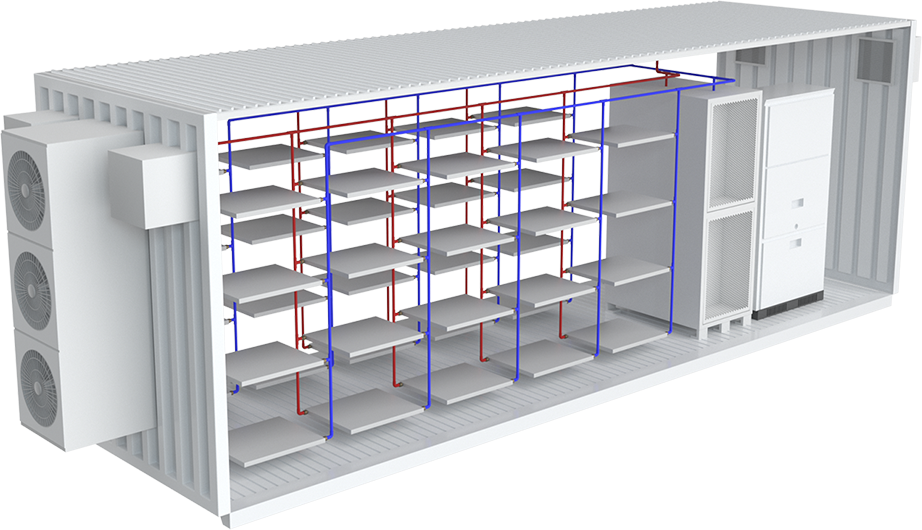

液冷系列散熱原理
液冷原理采用水、乙醇、硅油等冷卻液，通過液冷板上均勻分布的導流槽和電芯間接接觸進行散熱。

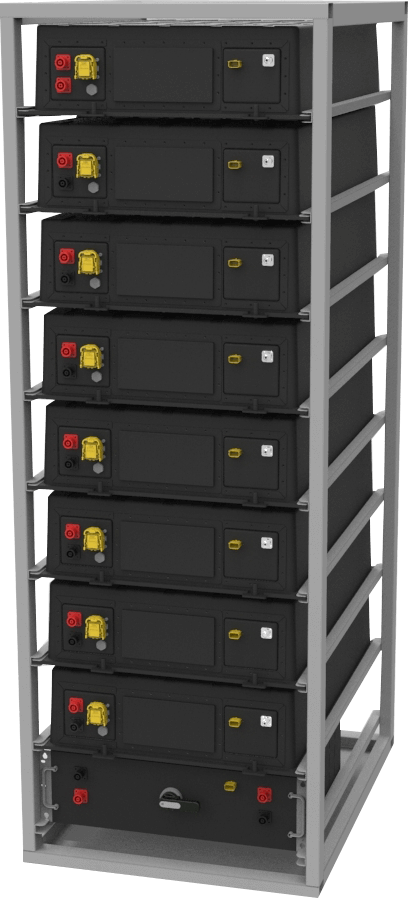

液冷電池簇參數
| 電池包PACK | 1P52S 280AH 46.592KWh |
| PACK標稱電壓 | 166.4V |
| 電池簇電壓范圍 | 1040Vdc～1518.4Vdc |
| 電池簇容量 | PACK 8pcs+高壓箱 372.736KWh |

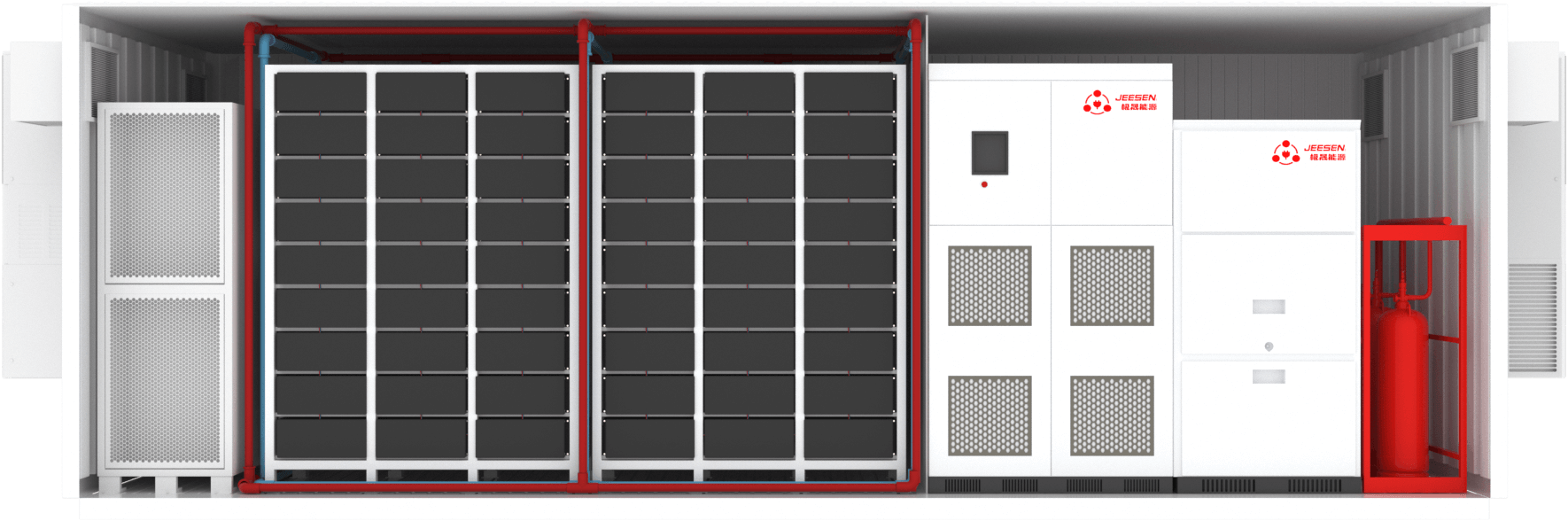

液冷電池內部結構
工商業儲能系統可減少對傳統電能的依賴，減少了電網的壓力和負荷，緩解了電能供應不足的壓力，為用戶
節約電能投入費用和提供更加可靠和穩定的電力供應，能夠有效地應對電力
故障和停電的問題，避免因停電而導致經營和生產等損失。
削峰填谷
利用峰谷差價套利，誠小專變的容量。
提升電能
通過無功調節穩定電壓，改善電能質量。
斷電后備
后備功能，防止重要負載掉電。
能量穩定
新能源的并網能量有波動，通過儲能穩定其輸出能量誠少電網波動。
調峰調頻
精準快速響應調峰調頻指令，減少火力發電機的爬坡頻次，提高發電機運行效率。

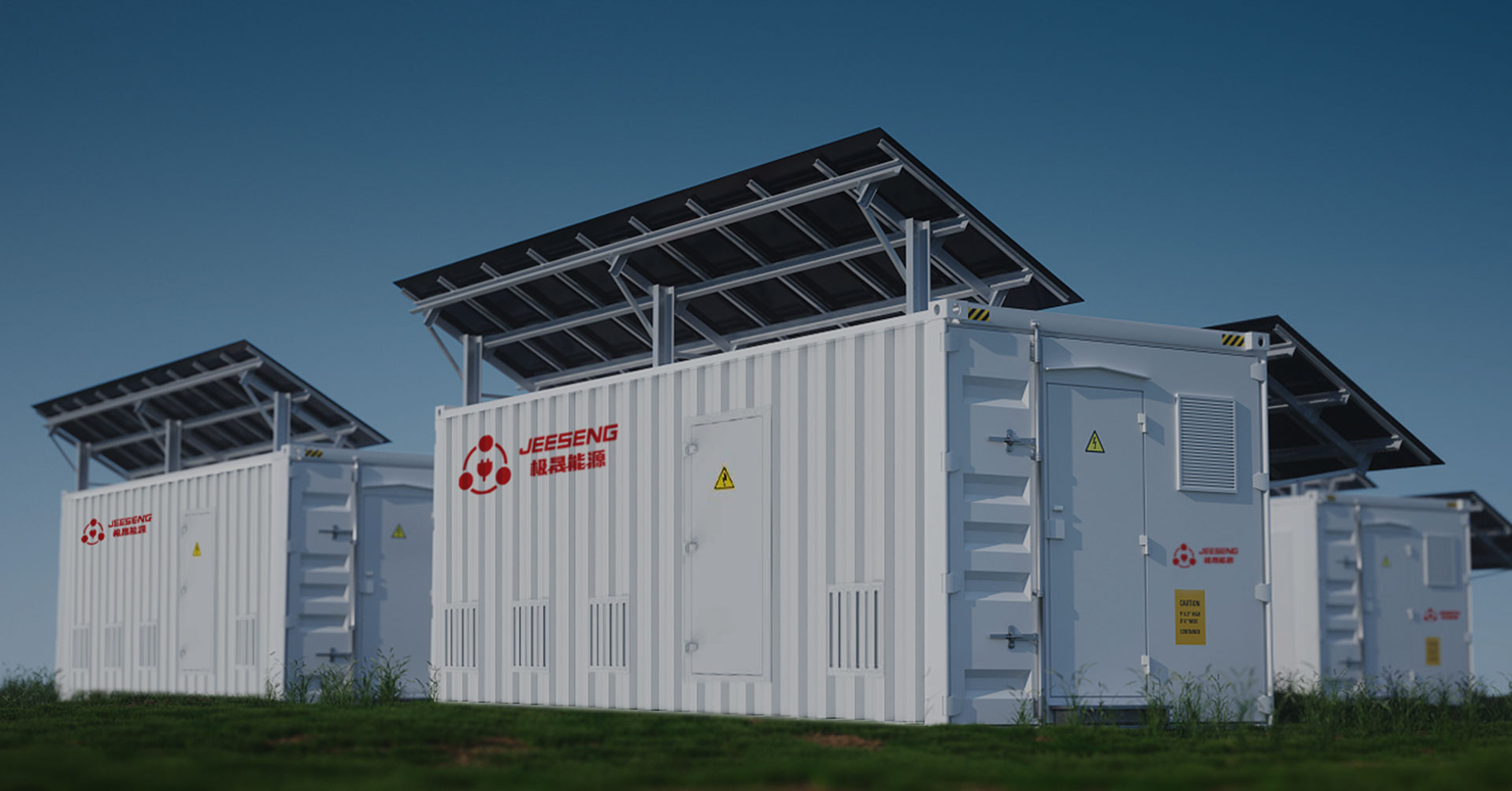

能量時移
將光伏發電儲備起來，在晚上或用電量的大時候釋放。針對限光地區，可將超出限制的部分存起來，轉移到其他時段并網。
用戶側儲能解決方案
分時電價削峰填谷、動態擴容及需求側響應,省用電電費,另外儲能可輔助分布式電源的接入，為電網提供友好型電源。
采用模塊化設計，減少了電池一致性帶來的收益損失;遠程監控,智能化程度高，可實現無人值守，降低系統運維費用;應急供電、削峰填谷、改善供電質量，適用于工商業用戶、數據中心等場。
電源側儲能解決方案
延緩配電網升級、應對輸電線路故障、參與調頻調峰等輔助服務,提高了電網可靠性。
采用模塊化設計，減少了電池一致性帶來的收益損失;遠程監控,智能化程度高，可實現無人值守，降低系統運維費用;應急供電、削峰填谷、改善供電質量，適用于工商業用戶、數據中心等場。
輸配電側儲能解決方案
鋰電儲能系統可實現增容擴容、備用電源等功能，在輸配電側接納更多的可再生能源，保障電網安全、穩定、高效、低成本運行。
符合電力監管要求，承接電網政府調頻指令獲得收益;幫助電網穩定運行，減少損耗;配合風光儲聯合監控系統狀態，自主運行，快速響應調頻指令，并網友好。
| 產品名稱 | 液冷型-工商業儲能系統-250kw/500kwh | ||
| 電池參數 | 產品型號 | JSESY-C500 | |
| 電芯類型 | 磷酸鐵鋰-3.2V-280Ah | ||
| 額定電量 | 500KWh | ||
| 電池包數量 | 11 | ||
| 串行并行模式 | 1P52S | ||
| 一個電池包容量 | 46.592KWh | ||
| 充放電倍率 | ≤5C | ||
| 電池單元冷卻方式 | 液冷 | ||
| 電池循環使用壽命次數 | 12000次 | ||
| 系統參數 | BMS通選接口 | 以太網/RS485/CAN | |
| 額定交流輸出功率 | 100KW | 250KW | |
| 最大交流輸出功率 | 110KW | 275KW | |
| 額定交流輸出電流 | 144A | 361A | |
| 運行時間（滿功率） | 約5h | 約2h | |
| PCS直流電壓范圍 | 500V~850V | ||
| 直流電流分量 | <0.5% | ||
| 電流總諧波失真 | <0.3%（額定功率） | ||
| 額定電壓 | 400V | ||
| 允許電網電壓范圍 | 320V~460V | ||
| 額定電網頻率 | 50/60Hz | ||
| 功率因數 | -1超前~+1滯后 | ||
| PCS通訊方式 | 以太網/RS485/CAN | ||
| PCS通訊協議 | RS485/TCP/IP | ||
| PCS單元冷卻方式 | 溫控智能風冷 | ||
| 運行溫度范圍 | -30℃~65℃ | ||
| 消防系統 | 全氟已酮管道式滅火系統 | ||
| 外殼防護等級 | NEMA3P/IP54 | ||
| 防雷等級 | II級 | ||
| 防腐蝕等級 | C3(C4/C5)可選 | ||
| 海拔 | ≤2000m | ||
| 相對濕度 | 0~95%無冷凝 | ||
| 尺寸（長x寬x高） | 約2335x1500x2200m | ||
| 認證 | IEC62619,CE(EMC,LVD),UN38.3,MSDS | ||
| 產品名稱 | 液冷型-工商業儲能系統-500kw/1000kwh | ||
| 電池參數 | 產品型號 | JSESY-C1000 | |
| 電芯類型 | 磷酸鐵鋰-3.2V-280Ah | ||
| 額定電量 | 1000KWh | ||
| 電池包數量 | 22 | ||
| 串行并行模式 | 1P52S | ||
| 一個電池包容量 | 46.592KWh | ||
| 充放電倍率 | ≤5C | ||
| 電池單元冷卻方式 | 液冷 | ||
| 電池循環使用壽命次數 | 12000次 | ||
| 系統參數 | BMS通選接口 | 以太網/RS485/CAN | |
| 額定交流輸出功率 | 250KW | 500KW | |
| 最大交流輸出功率 | 275KW | 550KW | |
| 額定交流輸出電流 | 361A | 722A | |
| 運行時間（滿功率） | 約4h | 約2h | |
| PCS直流電壓范圍 | 600V~850V | ||
| 直流電流分量 | <0.5% | ||
| 電流總諧波失真 | <0.3%（額定功率） | ||
| 額定電壓 | 400V | ||
| 允許電網電壓范圍 | 320V~460V | ||
| 額定電網頻率 | 50/60Hz | ||
| 功率因數 | -1超前~+1滯后 | ||
| PCS通訊方式 | 以太網/RS485/CAN | ||
| PCS通訊協議 | RS485/TCP/IP | ||
| PCS單元冷卻方式 | 溫控智能風冷 | ||
| 運行溫度范圍 | -30℃~65℃ | ||
| 消防系統 | 全氟已酮管道式滅火系統 | ||
| 外殼防護等級 | NEMA3P/IP54 | ||
| 防雷等級 | II級 | ||
| 防腐蝕等級 | C3(C4/C5)可選 | ||
| 海拔 | ≤2000m | ||
| 相對濕度 | 0~95%無冷凝 | ||
| 尺寸（長x寬x高） | 約6058x2438x2896m | ||
| 認證 | IEC62619,CE(EMC,LVD),UN38.3,MSDS | ||
| 產品名稱 | 液冷型-工商業儲能系統-500kw/2000kwh | ||
| 電池參數 | 產品型號 | JSESY-C2000 | |
| 電芯類型 | 磷酸鐵鋰-3.2V-280Ah | ||
| 額定電量 | 2000KWh | ||
| 電池包數量 | 43 | ||
| 串行并行模式 | 1P52S | ||
| 一個電池包容量 | 46.592KWh | ||
| 充放電倍率 | ≤5C | ||
| 電池單元冷卻方式 | 液冷 | ||
| 電池循環使用壽命次數 | 12000次 | ||
| 系統參數 | BMS通選接口 | 以太網/RS485/CAN | |
| 額定交流輸出功率 | 250KW | 500KW | |
| 最大交流輸出功率 | 275KW | 550KW | |
| 額定交流輸出電流 | 361A | 722A | |
| 運行時間（滿功率） | 約8h | 約4h | |
| PCS直流電壓范圍 | 600V~850V | ||
| 直流電流分量 | <0.5% | ||
| 電流總諧波失真 | <0.3%（額定功率） | ||
| 額定電壓 | 400V | ||
| 允許電網電壓范圍 | 320V~460V | ||
| 額定電網頻率 | 50/60Hz | ||
| 功率因數 | -1超前~+1滯后 | ||
| PCS通訊方式 | 以太網/RS485/CAN | ||
| PCS通訊協議 | RS485/TCP/IP | ||
| PCS單元冷卻方式 | 溫控智能風冷 | ||
| 運行溫度范圍 | -30℃~65℃ | ||
| 消防系統 | 全氟已酮管道式滅火系統 | ||
| 外殼防護等級 | NEMA3P/IP54 | ||
| 防雷等級 | II級 | ||
| 防腐蝕等級 | C3(C4/C5)可選 | ||
| 海拔 | ≤2000m | ||
| 相對濕度 | 0~95%無冷凝 | ||
| 尺寸（長x寬x高） | 約8058x2438x2896m | ||
| 認證 | IEC62619,CE(EMC,LVD),UN38.3,MSDS | ||
| 產品名稱 | 液冷型-工商業儲能系統-500kw/4000kwh | ||
| 電池參數 | 產品型號 | JSESY-C4000 | |
| 電芯類型 | 磷酸鐵鋰-3.2V-280Ah | ||
| 額定電量 | 4000KWh | ||
| 電池包數量 | 86 | ||
| 串行并行模式 | 1P52S | ||
| 一個電池包容量 | 46.592KWh | ||
| 充放電倍率 | ≤5C | ||
| 電池單元冷卻方式 | 液冷 | ||
| 電池循環使用壽命次數 | 12000次 | ||
| 系統參數 | BMS通選接口 | 以太網/RS485/CAN | |
| 額定交流輸出功率 | 250KW | 500KW | |
| 最大交流輸出功率 | 275KW | 550KW | |
| 額定交流輸出電流 | 361A | 722A | |
| 運行時間（滿功率） | 約16h | 約8h | |
| PCS直流電壓范圍 | 600V~850V | ||
| 直流電流分量 | <0.5% | ||
| 電流總諧波失真 | <0.3%（額定功率） | ||
| 額定電壓 | 400V | ||
| 允許電網電壓范圍 | 320V~460V | ||
| 額定電網頻率 | 50/60Hz | ||
| 功率因數 | -1超前~+1滯后 | ||
| PCS通訊方式 | 以太網/RS485/CAN | ||
| PCS通訊協議 | RS485/TCP/IP | ||
| PCS單元冷卻方式 | 溫控智能風冷 | ||
| 運行溫度范圍 | -30℃~65℃ | ||
| 消防系統 | 全氟已酮管道式滅火系統 | ||
| 外殼防護等級 | NEMA3P/IP54 | ||
| 防雷等級 | II級 | ||
| 防腐蝕等級 | C3(C4/C5)可選 | ||
| 海拔 | ≤2000m | ||
| 相對濕度 | 0~95%無冷凝 | ||
| 尺寸（長x寬x高） | 約9144x2438x2896m | ||
| 認證 | IEC62619,CE(EMC,LVD),UN38.3,MSDS | ||
