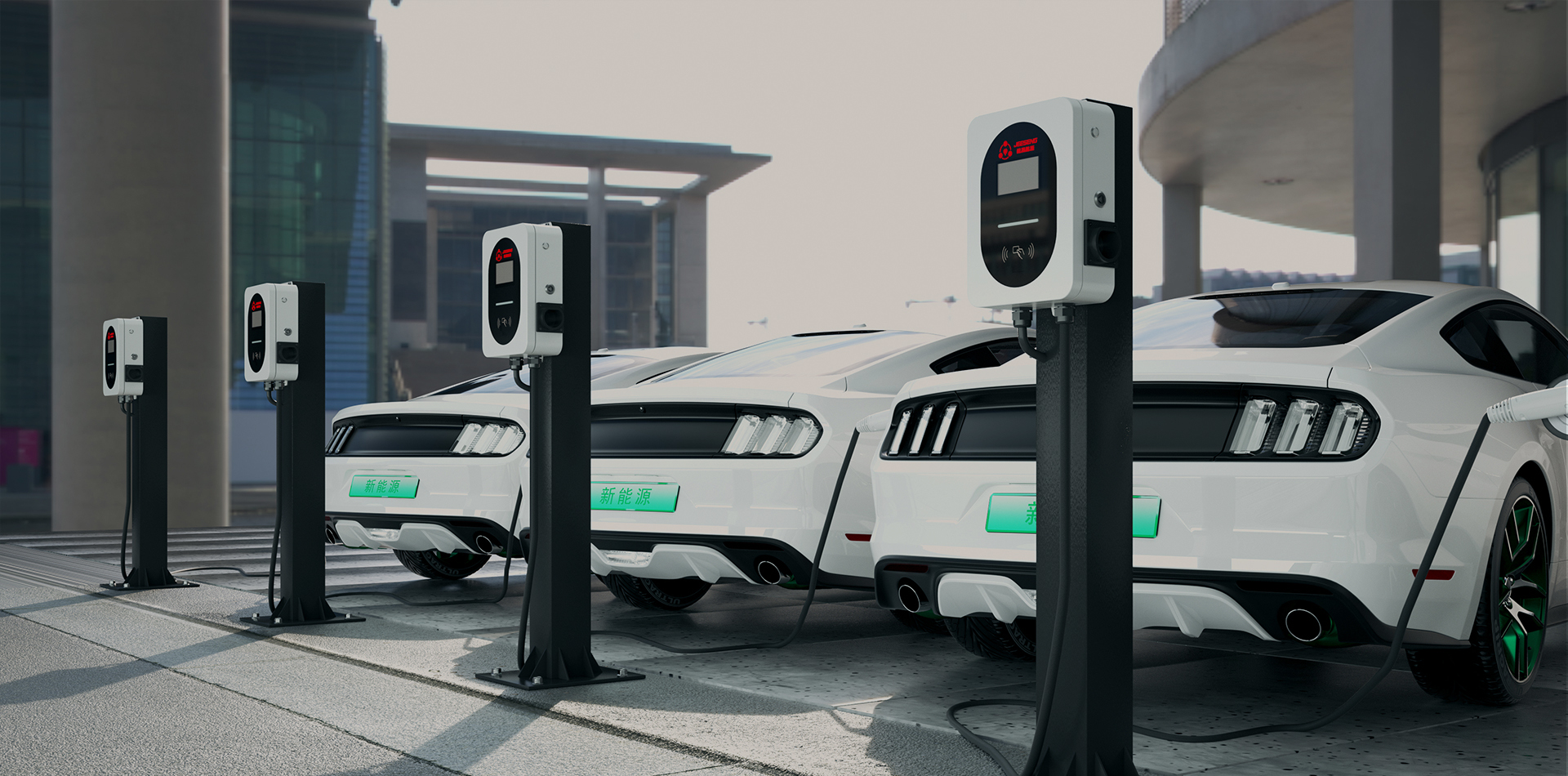

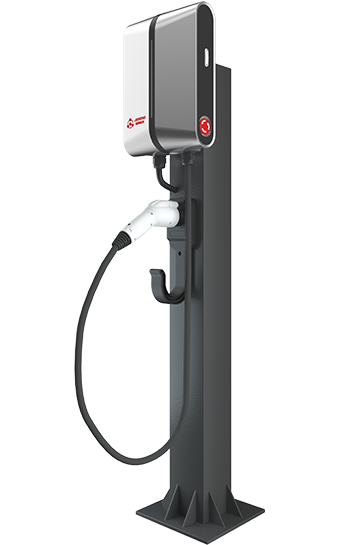

壁掛落地式充電樁
安全可靠
操作便捷
智能高效
核心優勢
- 01交流充電槍
- 采用模塊標準化設計，按客戶需求增加靈活， 性價比高。選用的充電槍通過中汽研的國家強制 標準GB/T20234-2015標準。電纜材料表面是TPE， 安全可靠穩定充電。
- 02主控單元
- 主控系統實現智能化操作，提供人機交換操 作，具有刷卡功能、掃碼功能、安全防護功能等 數十項優勢。
- 03液晶觸摸屏
- 采用大屏幕LCD彩色觸摸屏，充電可選擇定 電量、定時間、定金額、自動（充滿為止）多種 模式。
- 04云管理系統
- 提供專業化云端業務與技術解決方案，幫助 能源運營商、服務商快速搭建標準化或定制化商 業平臺。
安全·可靠· 易用·節能·省錢·便捷·智能
- 智能：用交流快充技術，32A電流輸出，充電效率更高效； 控制板具備多種擴展接口，方便進行功能擴展；支持線上 運行，線上結算，使用更智能。
- 便捷：具備刷卡支付、手機掃碼支付功能等多種支付功能， 用戶使用方便便捷。
- 省錢：采用有源功率因數校正技術，站內無需單獨配置無 功補償和消諧裝置，大量節省投資。
- 節能：充電樁功率可達93%以上，模塊EMC符合GB/T18487.1。
- 安全：模塊安規符合CE標準，系統具備絕緣監測功能，具備 輸入輸出測告罄保護等多項安全防護功能；
- 可靠：充電槍的外殼材料采用熱塑性塑料，阻燃等級UL94V -0，電纜材料表面是TPE，安全可靠穩定充電；
- 易用：采用國際推薦接口和BMS協議，操作界面友好，多種 充電方式可選。
·外觀檢查
·標志檢查
·基本構成檢查
·機械開關設備檢查
·防盜措施檢查·通信功能檢驗
·充電連接裝置檢查
·鋼止裝置檢查
·顯示功能檢查
·輸入功能檢查·外計量功能檢驗
·輸出短路保護檢驗
·急停保護檢驗
·接器粘連監測檢驗
·接觸電流檢驗·馮電保護檢驗
·充電模式和連接方式檢查
·電纜管理及貯存檢查
·內部溫升檢驗
·允許溫度檢驗·直接接觸防護檢驗
·開門防護檢驗
·動力電源輸入失電檢驗
·電氣間障和爬電部離檢驗
·絕緣電陽檢驗·介電強度檢驗
·沖擊耐壓檢驗
·接地檢驗
·特機功耗檢驗
·控制導引檢驗·噪音檢驗
·機械強度檢驗
·防護等級檢驗
·鹽霧檢驗
·防銹《防氧化)檢驗·低溫檢驗
·高溫檢驗
·交變濕熱檢驗
·系統主要配置
·控制導引檢驗：充電控制狀態檢驗、充電連接控制時序檢驗、控制導引電壓限值檢驗、保護接地導體連續性檢驗、控制導引信號異常檢驗、斷開開關52再閉合檢驗、輸出過流檢驗
·防護等級檢驗：防止固體異物進入檢驗、防止水進入檢驗
款式一
款式二
款式三
款式四
| 型號 | JSAC7-G | JSAC11-G | |
| 常規參數 | 產品名稱 | 壁掛式交流樁 | 壁掛式交流樁 |
| 額定功率 | 7KW | 11KW | |
| 額定電壓 | 220V | 380V | |
| 輸入電壓 | 220V±15% | 380V±15% | |
| 輸出電壓 | 220V±15% | 380V±15% | |
| 輸入電流 | 32A | 16Ax3 | |
| 最大輸出電流 | 32A | 16Ax3 | |
| 輸入頻率 | 50/60Hz | 50/60Hz | |
| 其他參數 | 功能設計 | 以太網/GPRS/4G通訊、后臺監控、遠端升級、移動支付、手機APP/微信公眾號羚碼充電、刷卡充電、LED指示 | |
| 槍線長度 | 5m(可定制） | 5m(可定制） | |
| 安裝組件 | 落地立柱230*150*1205.2mm(L*W*H)(需單獨采購)壁掛背板156*130*10mm(L*W*H)(標配) | ||
| 防護等級 | IP55 | IP55 | |
| 特殊防護 | 防UV設計 | 防UV設計 | |
| 安全防護功能 | 過壓保護、欠壓保護、過載保護、短路保護、漏電保護、接地保護、過溫保護、防雷保護 | ||
| 散熱方式 | 自然冷卻 | 自然冷卻 | |
| 工作溫度 | -20~+65℃ | -20~+65℃ | |
| 相對濕度 | 5%~95%HR,無凝霜 | 5%~95%HR,無凝霜 | |
| 工作海拔 | 2000m無需降額；>2000m,每上升100米工作溫度降低1℃ | ||
| 適用場景 | 室內/室外 | 室內/室外 | |
| 外殼材質 | 塑膠外殼 | 塑膠外殼 | |
| 產品尺寸 | 335×250x100mm(L*W*H) | 335×250x100mm(L*W*H) | |
| 產品重量 | <10kg | <10kg | |
